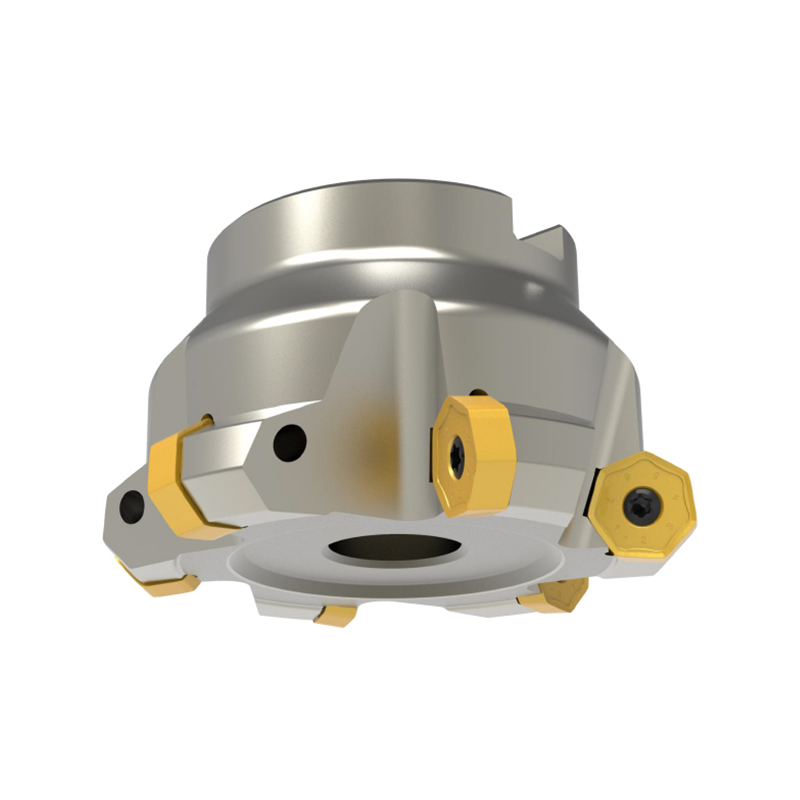

SERIA QN: freză CFM45QN-07S

FRĂȚĂ DE FRĂȚĂ；Kr=45°

Contacteaza acum

PREV:Seria QN: freză CFM45QN-09
URMĂTORUL:Seria QN: CFM45QN-07 Freză frontală

CARACTERISTICĂ
ANCHETĂ

CARACTERISTICI

Cutter DIA φ40~φ160mm
Lama este de tip dublu cu 14 muchii, ceea ce este economic
Suitbale pentru oțel, oțel inoxidabil, fontă etc.

MODEL		DIMENSIUNE MM						CONNE CTOR	KG	INTRODUCE
MODEL		D	DC	dl	H	ap		CONNE CTOR	KG	INTRODUCE
CFM45QN-340A16R-07S	3	40	50	16	40	4	0	A	0.5	QNGX 07 QNKX 07 QNMX 07
CFM45QN-450A22R-07S	4	50	60	22	45	4	0	A	0.5
CFM45QN-550A22R-07S	5	50	60	22	45	4	0	A	0.5
CFM45QN-563A22R-07S	5	63	73	22	45	4	0	A	0.8
CFM45QN-663A22R-07S	6	63	73	22	45	4	0	A	0.8
CFM45QN-680A27R-07S	6	80	90	27	50	4	0	A	1.5
CFM45QN-780A27R-07S	7	80	90	27	50	4	0	A	1.5
CFM45QN-7100B32R-07S	7	100	110	32	50	4	0	B	2.7
CFM45QN-8100B32R-07S	8	100	110	32	50	4	0	B	2.7
CFM45QN-8125B40R-07S	8	125	135	40	63	4	0	B	4.3
CFM45QN-10125B40R-07S	10	125	135	40	63	4	0	B	4.3
CFM45QN-9160C40R-07S	9	160	170	40	63	4	0	C	6.5
CFM45QN-12160C40R-07S	12	160	170	40	63	4	0	C	6.5

◎Cap de tăiere standard fără lichid de răcire intern; inserții se comandă separat

◎-S CUTTER ECHIPAT CU SURUB M4

◎CUTTER CU INSERȚI MODEL seria QNKX, numai pentru tipul cu canelură MS.

INTRODUCE	FORMĂ							INTRODUCERE			INTRODUCE PAGINA
								• Lamă cu montare plată •Cu două fețe 14 lame •Unghiul principal de declinare de 45° •Adâncimea maximă de tăiere 4,0 mm			B37



INSERT MODEL	DIMENSIUNE MM					NOTA					ŞURUB/ CHEIE
	1	d	b	s	r	CT5320	CT5420	CT7320	CT7420	CT8420
QNGX 070508N-M	6. 98	14.5	—	5.4	0.8	•	•	•	•	•	CSG4013-P CTS15W-P
QNGX 070508N-MW			1.1			•	•	•	•	•
QNKX 070508N-MS			—			•	•	•	•	•

INSERT

FORMĂ

INTRODUCERE

INSERT PAGINA

• Inserție de frezat pe două fețe cu 14 caneluri

• Lamă cu montare plată

B123

INSERT MODEL

MARGINE

LUNG

DIMENSIUNE MM

NOTA

CT5320

CT5420

CT7320

CT7420

CT8320

CT8330

CT8420

QNMX 070508-ML

14.5

6. 47

5.0

0.8

•
